日置HIOKI M7102 電壓·溫度模塊
名稱：儀器附件及傳感器
品牌：日置HIOKI
型號： M7102
簡介：日置HIOKI M7102 電壓·溫度模塊● 適用于600V以下的電池包● 30ch、電壓、溫度（熱電偶）● 高精度測量電芯電壓● 適用于測試單個電芯和半導體的老化測試【擴展性】 適用于電池檢測、半導體老化測試等多點測量單個測量模塊可測量3...
- 產品介紹

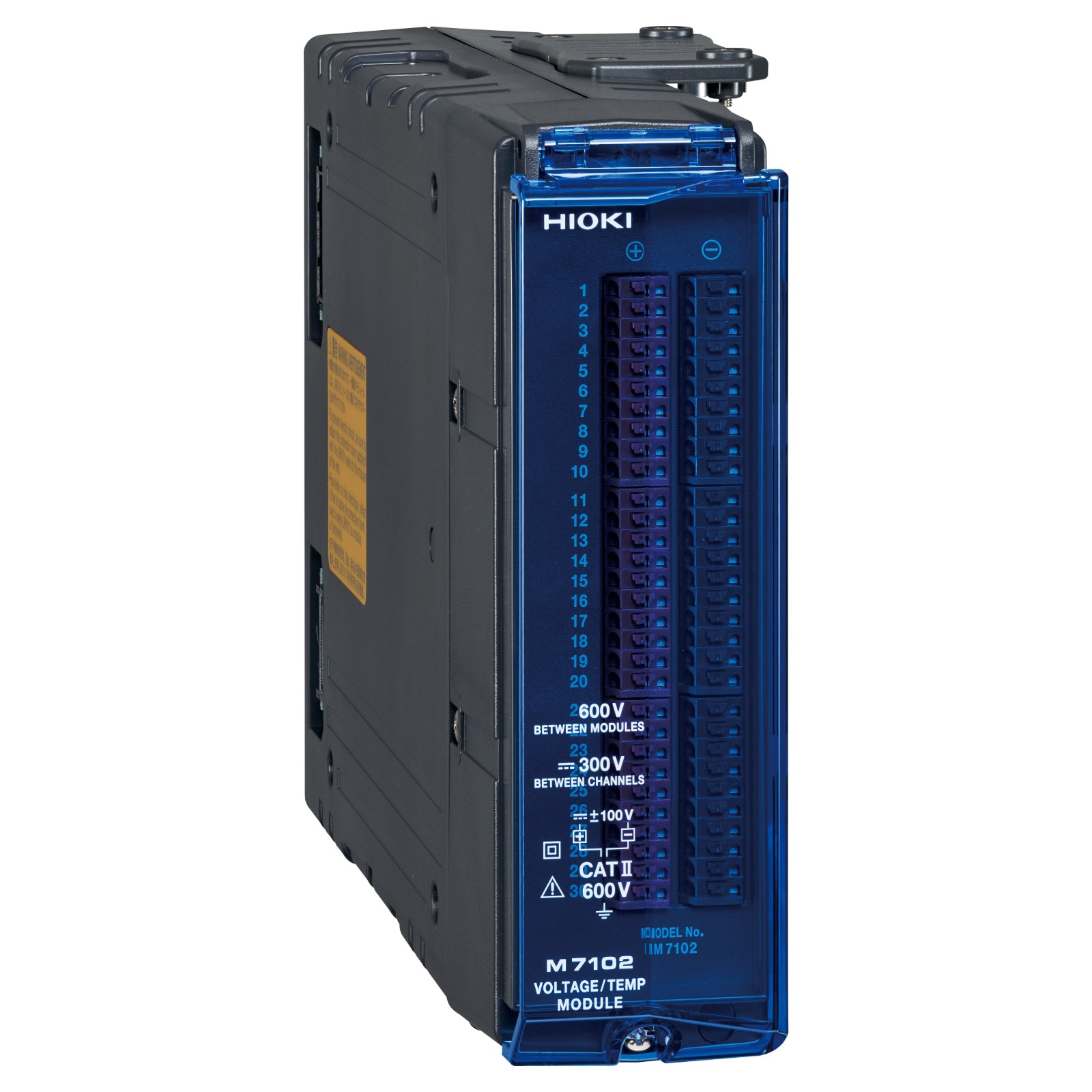

日置HIOKI M7102 電壓·溫度模塊
● 適用于600V以下的電池包
● 30ch、電壓、溫度（熱電偶）
● 高精度測量電芯電壓
● 適用于測試單個電芯和半導體的老化測試
【擴展性】 適用于電池檢測、半導體老化測試等多點測量
單個測量模塊可測量30ch電壓和溫度，其特點是空間利用率高。
每個數據采集儀最多可連接 10 個測量模塊，擴展至 300 ch。
符合EIA標準的19英寸機架，1層可容納1臺主機+6個測量模塊，可構建180ch。
此外，高性能機型LR8102通過可選的光纜連接主機，可同步10臺主機的采樣，最多擴展至3000ch的測量通道。
它適用于電壓和溫度的多點測量，例如現成電芯過程中的檢查和半導體老化測試
【絕緣】 安全測試600V電池包的電芯電壓
對地電壓：D C600 V (CAT II) 絕緣
符合 EN IEC 61010 安全標準
雖然每個電池電芯本身的電壓低至約4V，但為了安全測量目前主流的400V電池包中每個電芯的電壓，需要最大接地電壓為400V或更高的測量儀器。
M7102 的最大額定對地電壓為 600 V，使其能夠輕松、安全地測試 400 V 的電池。
【高速性】 通過高速采樣詳細捕捉電壓波動
M7102采樣率
?使用1ch～30ch時：最快20ms
?使用1ch～15ch時：最快10ms
在汽車電池包充放電測試過程中可以記錄電芯電壓和溫度的變化。
【測量性能】可準確測量電池電芯電壓
因?yàn)闇y量模塊的信號輸入電阻設計成至少 100 MΩ，所以能盡可能最大限度地減少數據采集儀的泄漏電流。
此外，還配備了鋰電池的6V量程和燃料電池的2V量程，可以18bit的A/D分辨率高精度測量電芯電壓。
