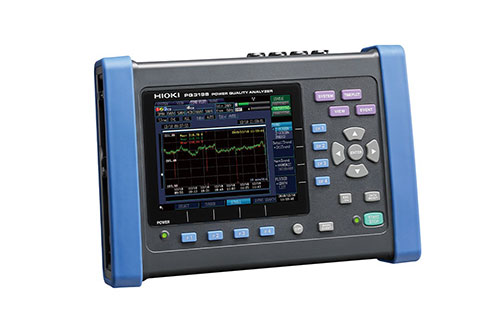

日置HIOKI PQ3198 電能質量分析儀
名稱：電能質量測試儀
品牌：日置HIOKI
型號：PQ3198
簡介：日置HIOKI PQ3198 電能質量分析儀 符合國際標準IEC61000-4-30 Ed.3 Class A 單相2線~三相4線更輕松、更準確地進行電源故障排查● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）...
申請服務
- 產品介紹
日置HIOKI PQ3198 電能質量分析儀
符合國際標準IEC61000-4-30 Ed.3 Class A 單相2線~三相4線
更輕松、更準確地進行電源故障排查
● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）
● 連續進行高精度的測量
（V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 還可測量高次諧波成分（Supraharmonics），電壓測量高達80kHz的寬頻帶
● 瞬間過電壓峰值最大6000V，可測量最高700kHz
● 最大可測AC 6000A
● 使用（ch1，ch2，ch3）和ch4可進行雙系統的功率測量和效率運算
● 可以進行變頻器的簡單測量，基本頻率40~70Hz載波頻率~20kHz
● 使用附件PQ ONE能夠制作簡單的報告
更加輕松、切實地進行電源的維護管理和故障分析
在現代社會，電力是最重要的基礎建設之一。
進行日常維護管理以避免發生故障是非常重要的。
另外，由于設備故障活劇增的電力需求等原因發生電源故障的情況下， 需要迅速找到原因解決問題。
電能質量分析儀PQ3198，PQ3100 具備準確捕捉各種電源異常的測量能力，并且擁有優秀的操作性，從接線到記錄，簡單順暢，幫助用戶準確的進行電源分析。
用于設備的電源故障分析
記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。
對調查預期外的設備故障或突然停止的原因非常有用。
用于電力系統的電能質量記錄
可記錄波動劇烈的可再生能源或EV 充電樁與電力系統連接時的電壓、電流、功率、諧波、閃變等。
另外，可使用附帶的軟件PQ ONE 輕松地進行分析。
用于AC/DC的功率測量
如果使用AC/DC 自動調零電流傳感器，則可準確地、長時間的測量DC 電流。 主機可給傳感器供電，無需額外準備電源。
設置簡單，準確捕捉電源異常
可以同時測量功率和諧波、異常現象的波形等所有參數。
瞬態電壓
電壓驟升（電壓上升）
電壓下陷（電壓下降）
停電
頻率波動
沖擊電流
諧波
高次諧波
不平衡
同時記錄事件波形和趨勢圖
事件波形
發生事件時，記錄0.2秒的瞬時波形。
所有的事件項目可設為并列觸發。
記錄下來的數據在測量期間也可在界面上進行確認。
同時記錄事件波形和趨勢圖
30秒事件波動趨勢
電壓上升、電壓下降、沖擊電流發生時可同時記錄30秒的1/2有效值波動。
可用于調查馬達啟動時的沖擊電流造成的電壓下降。
從辦公室遠程監控全國供電質量
通過使用 HIOKI 的 GENNECT 系列，可以實現真正的遠程測量。
隨時隨地通過云端進行實時測量、數據采集、控制您的設備。
通過快速收集和分析現場數據，可以盡早解決問題。 它也適用于在全國范圍內永久安裝并從辦公室集中監控的維護工作。 這減少了出差的次數并降低了成本。
【遠程監控】可以自行準備網絡環境的情況
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免費的 Windows 應用程序，可以集中管理局域網內的多臺測量儀器。
結合 HIOKI 的云服務“GENNECT Cloud”，增加了局域網外的遠程測量功能。 此外，如果您擁有 GENNECT Cloud 的付費版，您可以遠程控制測量儀器。
支持國際標準IEC 61000-4-30 Ed.3 Class A
PQ3198 支持IEC 61000-4-30 Ed.3 Class A。
可進行無間隙的連續運算、驟升/ 下陷/ 停電等事件檢測、GPS ( 選件)時間同步等標準要求的測量。
Class A 是什么？
Class A 由國際標準IEC 61000-4-30 定義。通過比較/ 討論不同的測量儀器測量得到的結果，規定電能質量分析儀/ 精度/ 標準的兼容性。
高電壓·寬頻帶
可測量最大6000V、最小0.5μs(2 MS/s) 寬度的瞬態電壓。
而且，可以測量2 kHz ～ 80 kHz 的高次諧波成分（Supraharmonics）。
由于逆變器設備的普及，在這個頻帶的故障或與故障原因相關的情況越來越多。
雙系統的測量
電壓CH1,2,3與CH4是絕緣的，因此能夠測量雙系統的功率和效率。
應用案例
● 同時測量/觀察EV快速充電樁的初級端(AC)和次級端(DC)
● 同時測量/觀察光伏發電系統的初級端(DC)和次級端(AC)
● 同時測量DC-AC(三相)逆變器的初級端(DC)和次級端(AC)
● 同時測量UPS的初級端和次級端
● 同時測量電源(AC)和控制(DC)的雙系統
● 同時測量三相線路和接地線
● 同事測量用于接地故障檢測的中性線
確認EV 汽車的快速充電樁的電能品質
如上，電壓CH1,2,3 和CH4 是絕緣的，因此例如，在確認EV 快速充電樁的輸入(AC) 和輸出(DC) 的電能品質的同時，還能進行輸入輸出之間的功率和效率測量。
逆變器的簡易測量
可以測量基波頻率40～70 Hz、載波頻率～20 kHz的逆變器次級端。
如果是DC-三相逆變器，還可以測量效率。
● 如需更高精度的逆變器測量， 推薦您使用我司的功率分析儀PW6001 或PW3390。
連接傳感器無需額外的外部電源
可以從主機直接進行供電，無需AC/DC傳感器以及柔性電流鉗用的AC適配器。
400 Hz 線路的測量
電源線路頻率除了50/60 Hz 以外，還可測量400 Hz。
寬量程支持廣泛用途
可應用于從CT次級端到大電流配線等廣泛用途。CT7136可選5 A/ 50 A/ 500 A 三檔量程※，柔性電流鉗可選50 A/ 500 A/ 5000 A三檔量程。
有效測量范圍為量程的120%，因此使用柔性電流鉗時最大可測量6000A
清晰易懂的數據顯示
在測量期間可一鍵切換界面，可顯示所有的測量參數，順暢的進行情況確認。
※圖片示例為PQ3100
傳感器自動識別功能，避免誤測量
連接電流傳感器后，只需按下檢測鍵，即可自動識別傳感器的類型和最大電流量程。
簡易設置流程功能，指引記錄項目的設置不迷路
只需要根據用選擇記錄項目即可自動完成設置。
GPS 時間同步
使用GPS選件PW9005可以以UTC標準時間作為標準，調整設備內部的時間。 去除設備造成的時間差，即使在用多個設備進行測量時，也能確保分析現象的同步性。
用PC 分析、制作報告 ~電能質量分析軟件PQ ONE~
測量場所和測量日期不同的數據也可分文件夾統一讀入。
□快速報告功能
可匯總多個數據的趨勢圖并輸出報告。
可應用于重復記錄時的不同日期比較、多個地點的數據比較等。
□分析數據一覽顯示
詳細顯示事件統計、事件列表、事件圖形等測量數據。
可選擇需要的項目進行報告輸出。
事件統計（PQ ONE）
按日期、時間分別對發生情況進行統計顯示。
易于發現特定的時間段或周末發生的異常。
另外，還可以進行美國的電能質量管理標準所用的ITIC (CBEMA) 曲線分析。
事件列表（PQ ONE）
將事件的發生情況按照日期或者事件分別進行統計顯示。
可以比較容易的發現在一定時間段或周末期間發生的電源異常。
EN50160 判定功能（PQ ONE）
無論是趨勢期間內的電壓波動還是依據EN50160 標準進行的評估·分析·判定，都可以利用此功能進行。
用戶還可以自定義判定標準或項目。
